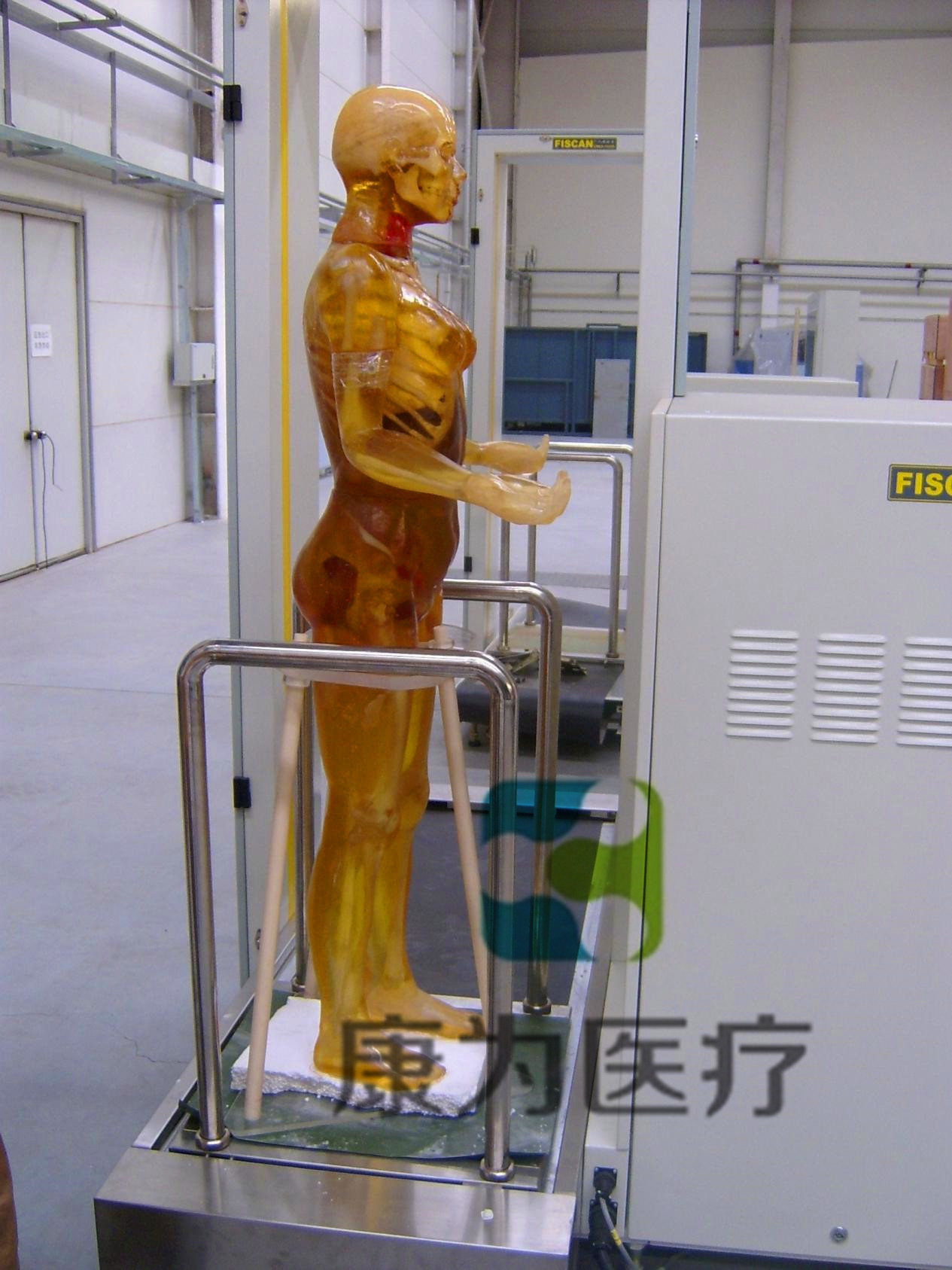

X線攝影定位用標準化模擬病人

Standardized patient simulation for radiographic localization

品牌：康為醫療

產品型號：HAM1657

一） X線模擬人

（1）模擬人特點：

1、用途：用于醫學影像技術教學和X線機器和CT機器的質量檢查，x線機的校正以及低線量研究等。

2、依據國際放射線防護委員會(ICRP)所提供的標準制作的和人體具有幾乎同等X線吸收率的特殊樹脂材料構成。

▲3、保證拍攝出來的X線圖像和CT圖像和真實人體拍出圖像類似，并且可以進行3D重建。

▲4、拍攝信息包括內臟，軟組織，骨骼等。

5、內部包括以下內臟。

頭部有：頭骨，頸部椎骨，腦，眼球，動脈（左半部分是有注入造影劑的）

身體部分：脊椎骨，鎖骨，助骨，胸骨，肩胛骨，髖骨，大腿骨，肺，氣管，心臟，肝臟和肝靜脈等內臟。

6、構成：

分為頭頸部、胸腹部、盆腔、左右上臂、左右下臂、左右大腿，左右小腿，左右足等部分，各個關節部分可以自由裝卸。

7、大小：165CM 重量：50KG 材料特殊樹脂。本品不含有人任何金屬材料，所以，CT拍攝也不會造成金屬偽影。

8、▲配套交互式軟件采用虛擬現實、互動程序開發等技術，將操作流程、技術知識要點融入其中，形成了一套交互式考評系統。軟件可進行完整的流程訓練，可進行三維模擬操作流程訓練。系統自動檢測操作正誤。可自行設定顯示收縮壓、舒張壓及心率參數，可實時記錄加壓，降壓的曲線圖，實時測算放氣速度。軟件可以查看操作正誤，并可進行無線打印考核成績。（提供系統主界面及數據曲線界面截圖或現場演示）

（2）具體參數：

一、人體外型及臟器尺寸的相似性：人體外型及臟器尺寸按中國成人男性、中國成人女性50百分位尺寸參數制作（50百分位指中等身材）。

二、材料的組織輻射等效性：采用“準元素等效”和“無機元素替代法”，在醫療照射范圍60Kev—20Mev范圍，能量響應誤差小于5%。按照體模體內外劑量分布要求，模擬各種人體骨骼、臟器、肌肉、皮膚。有效原子序數、密度、體積、形狀和真實人體骨骼、臟器等保持相似。

▲內部結構仿真性：根據放射影像、放射治療的要求設計制作20余種不同質量密度、不同形狀人體骨骼和臟器。頭頸部—包括頭部骨骼（顱骨及1-7頸椎骨和下頜骨）、腦、眼晶體、甲狀腺、舌、氣管、鼻咽腔、上頜竇、額竇、蝶竇、鼻道；胸腹部—包括胸部骨骼（1—12胸椎、1—3腰椎、胸骨、肋骨、鎖骨、肩胛骨）、乳房、部分氣管和食道、心臟、肺、胃、肝臟、脾臟、胰腺、腎臟及腎上腺；盆腔—包括盆腔骨骼（4—5腰椎、髖骨、骶骨、恥骨、股骨）、膀胱、直腸、肛門。男性體模有前列腺、睪丸、陰莖；女性體模有子宮、卵巢、輸卵管、陰道、外陰。各種模擬的人體骨骼及臟器應和真實人體骨骼和臟器在密度、體積、形狀上持相似。

病灶

病變(結節、腫塊)：結節直徑：3mm、5mm、8mm、10mm、15mm、20mm；。

a) 形態：球形

b) 密度：磨玻璃密度（-700HU、-600HU、-400HU、-300HU）、實性(50HU、100HU)、鈣化（直徑要求為mm級）。
